膠球清洗｜膠球清洗裝置收球網
一、膠球清洗裝置系統配套收球網概述：

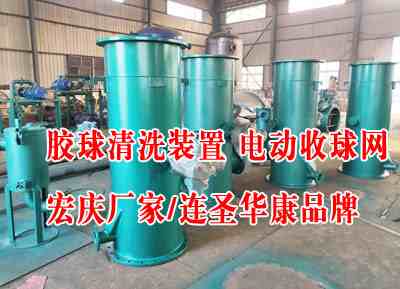

收球網是膠球清洗裝置系統中的關鍵設備,安裝于凝汽器循環水管路的出水管段上.它的作用是將隨系統運行的清潔膠球從冷卻水中分離出來,且必須具備不漏球、不卡球等特性,膠球被回收后由引出管從收球網引出打回裝球室.

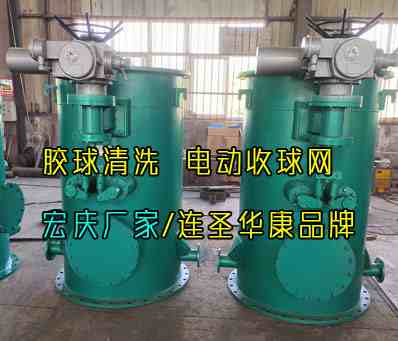

我公司生產的收球網是目前較其它膠球清洗裝置的更新換代產品,結構形式先進合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處.
二、SD型收球網及SF型收球網的性能特點：
⑴ 設計結構新穎合理:與老式收球網相比,SF型收球網與SD型收球網的結構簡化了許多,零部件也減少了許多,沒有了老式收球網的小網板、下方箱、調節閥關斷閥等復雜部件.SF型收球網采用雙柵格網板分流型結構,增強了網板組件,其結構堅固、經久耐用、自鎖可靠.外型尺寸減小,便于現場的布置和安裝,該型收球網比老式收球網尺寸縮短了近1/3，所以SD型,SF型收球網對于現場位置尺寸的要求較小,特別適于老機改造項目。
⑵ 運行可靠及檢修方便:由于設備結構簡化,零部件大大減少,降低了設備運行事故發生的可能性,提高了系統運行的可靠性、安全性,確保膠球循環效率高,降低系統附加水阻.同時使運行、維護、檢修均得到了很大的改善,且減少了設備的運行費用.柵格網板采用組合式,利用厚板條和加強筋組成框架,形成一個具有一定剛度和強度的骨架,承受水流沖擊的負荷,再利用隔圈、穿筋將薄板條固定在框架上,用螺母緊固.使網板裝拆容易、方便.在檢修時用戶可對變形或損壞的板條,很容易地進行校正或更換.
⑶ 膠球回收率高:提高了收球網的運行性能,設置獨特高效的導流元件,實現結構參數與運行工況的*佳適配,充分考慮了膠球的流動情況，解決了老式收球網積球、卡球等不足之處,提高了收球率,達到了96%以上。 |
|
